一、ZW型自吸式無堵塞排污泵產品概述：
ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、ZW型自吸式無堵塞排污泵適用范圍：
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
三、ZW型自吸式無堵塞排污泵產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
四、ZW型自吸式無堵塞排污泵技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。
五、ZW型自吸式無堵塞排污泵型號意義：
六、ZW型自吸式無堵塞排污泵性能參數：
| 類型 | 流量M3/H | 揚程(m) | 功率(kw) | 轉速(r／min) | 效率(％) | 汽蝕余量(m) | 自吸高度(m) | 自吸時刻(min／S) | 分量(kg) |
| ZW25-8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
| ZW32-5-20 | 5 | 20 | 2.2 | 2900 | 46 | 2.5 | 5.5 | 3 | 100 |
| ZW32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| ZW32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| ZW40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| ZW40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| ZW40-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| ZW50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| ZW50-20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| ZW50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| ZW50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
| ZW65-30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
| ZW65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
| ZW65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| ZW65-40-25 | 40 | 25. | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| ZW65-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 | 5.5. | 2 | 240 |
| ZW80-40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
| ZW80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| ZW80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| ZW80-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| ZW80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
| ZW80-40-50 | 80 | 40 | 18.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 293 |
| ZW80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 326 |
| ZW100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
| ZW100-8020 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
| ZW100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
| ZW100-100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 510 |
| ZW100-80-45 | 80 | 45 | 30 | 2900 | 55 | 4.0 | 5.5 | 2 | 560 |
| ZW100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 | 5.5 | 2 | 585 |
| ZW100-80-80 | 80 | 80 | 45 | 2900 | 50 | 4.0 | 5.5 | 2 | 639 |
| ZW125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
| ZW150-180-14 | 180 | 14 | 15 | 1450. | 60 | 5.0 | 5.5 | 3.5 | 500 |
| ZW150-180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| ZW150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
| ZW150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
| ZW200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 820 |
| ZW200-280-20 | 280 | 20 | 37 | 1450 | 62 | 5.0 | 5.0 | 3 | 910 |
| ZW200-300-25 | 300 | 25 | 45 | 1450 | 59 | 5.0 | 5.0 | 3 | 948 |
| ZW200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 | 5.2 | 3 | 1090 |
| ZW250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
| ZW300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |

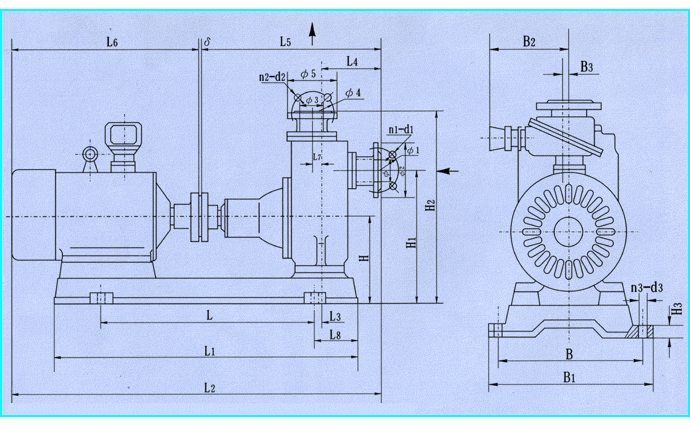

ZW型自吸式無堵塞排污泵外形安裝尺寸
ZW型自吸式無堵塞排污泵曲線圖譜
ZW型自吸式無堵塞排污泵故障及排除
| 故 障 | 產 生 原 因 | 排 除 方 法 |
| 泵不出水 |
1、 泵體儲液不足
2、 吸入管路漏氣
3、 轉速太低
4、 泵反轉
5、 吸入太高或吸入管路太長
|
1、 加足
2、 檢查并排除泄漏現象
3、 調整電源電壓
4、 檢查糾正
5、 降低吸程和縮短管路
|
| 出水量不足 |
1、 因使用不當，吸入管路被堵塞
2、 功率不足轉速太低
3、 出水閥門開度太小
|
1、 堵塞物
2、整額定轉速
3、大開度
|
| 泵噪音、振動過大 |
1、 底腳不穩
2、 軸承嚴重磨損
3、 吸程過高
4、 流量太大
|
1、 加固
2、 更換軸承
3、 降低吸程
4、 控制流量
|
| 軸承升溫過高 |
1、 軸承損壞
2、 潤滑脂變質或干燥
|
1、 更換
2、 更換潤滑脂
|
| 泵泄漏 |
1、 機械密封件損壞
2、 聯接螺栓松動
|
1、 更換
2、 加固
|
