一、FSB型氟塑料合金離心泵產品概述：
FSB型氟塑料合金離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)， 泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上最強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。 本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、FSB型氟塑料合金離心泵技術參數：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
三、FSB型氟塑料合金離心泵型號意義：
50FSB - 30D
50 – 吸入口直徑(mm)
FS – 過流部件材料為氟塑料
B – 單級單吸懸臂式離心泵
30 – 設計揚程(m)
D – 短支架聯接式
四、FSB型氟塑料合金離心泵性能參數：
| 型 號 | 流 量 m3\h | 揚 程(m) | 口 徑 (mm) | 功 率 (Kw) |
轉 速 (r/min) |
汽蝕 余量 (m) |
效 率 (%) |
|
| 進口 | 出口 | 電機功率 | ||||||
| 25FSB-10 | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 6 | 29 |
| 25FSB-18 | 3.6 | 18 | 25 | 20 | 2.2 | 2900 | 6 | 27 |
| 25FSB-25 | 3.6 | 25 | 25 | 20 | 2.2 | 2900 | 6 | 27 |
| 40FSB-15 | 5 | 15 | 40 | 32 | 3 | 2900 | 6 | 40 |
| 40FSB-20 | 10 | 20 | 40 | 32 | 4 | 2900 | 6 | 42 |
| 40FSB-30 | 10 | 30 | 40 | 32 | 4 | 2900 | 6 | 38 |
| 40FSB-40 | 10 | 40 | 40 | 32 | 5.5 | 2900 | 5.5 | 35 |
| 40FSB-50 | 10 | 50 | 40 | 32 | 7.5 | 2900 | 5 | 33 |
| 50FSB-20 | 15 | 20 | 50 | 40 | 4 | 2900 | 6 | 51 |
| 50FSB-25 | 15 | 25 | 50 | 40 | 4 | 2900 | 6 | 49 |
| 50FSB-30 | 15 | 30 | 50 | 40 | 4 | 2900 | 6 | 44.5 |
| 50FSB-40 | 15 | 40 | 50 | 32 | 5.5/7.5 | 2900 | 5.5 | 35 |
| 50FSB-50 | 15 | 50 | 50 | 32 | 7.5/11 | 2900 | 5.5 | 33 |
| 50FSB-63 | 15 | 63 | 50 | 32 | 11 | 2900 | 5.5 | 30 |
| 65FSB-32 | 29 | 32 | 65 | 50 | 5.5 | 2900 | 6 | 57 |
| 65FSB40 | 29 | 40 | 65 | 40 | 11 | 2900 | 5.5 | 53 |
| 65FSB-50 | 29 | 50 | 65 | 40 | 15 | 2900 | 5.5 | 46 |
| 65FSB-64 | 29 | 64 | 65 | 40 | 15/18.5 | 2900 | 5.5 | 44 |
| 80FSB-20 | 50 | 20 | 80 | 65 | 5.5 | 2900 | 6 | 69 |
| 80FSB-25 | 50 | 30 | 80 | 65 | 7.5 | 2900 | 5.5 | 64 |
| 80FSB-30 | 50 | 34 | 80 | 65 | 11 | 2900 | 5.5 | 64 |
| 80FSB-40 | 50 | 40 | 80 | 50 | 11/15 | 2900 | 5.5 | 60 |
| 80FSB-50 | 50 | 50 | 80 | 50 | 15/18.5 | 2900 | 6 | 53 |
| 80FSB-55 | 50 | 55 | 80 | 50 | 15/18.5 | 2900 | 5.5 | 47 |
| 80FSB-55 | 50 | 80 | 80 | 50 | 30/37 | 2900 | 5.5 | 36 |
| 100FSB-32 | 100 | 32 | 100 | 80 | 18.5/22 | 2900 | 5.5 | 70 |
| 100FSB-40 | 100 | 40 | 100 | 80 | 18.5/22 | 2900 | 5.5 | 70 |
| 100FSB-50 | 100 | 50 | 100 | 65 | 22/30 | 2900 | 5.5 | 62 |

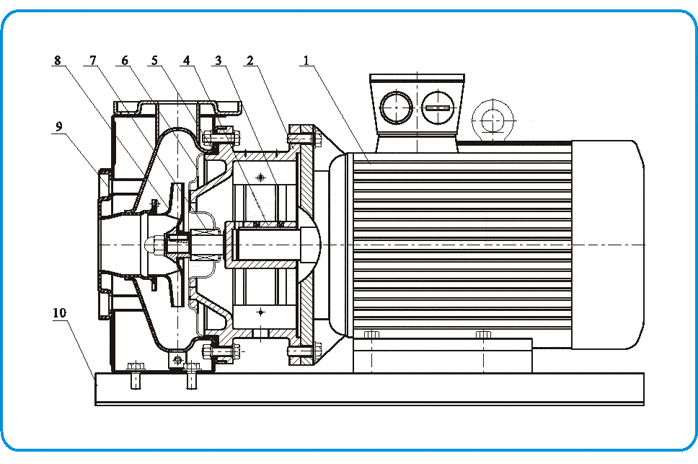

FSB型氟塑料合金離心泵結構圖
ZS型不銹鋼沖壓離心泵材料對照表

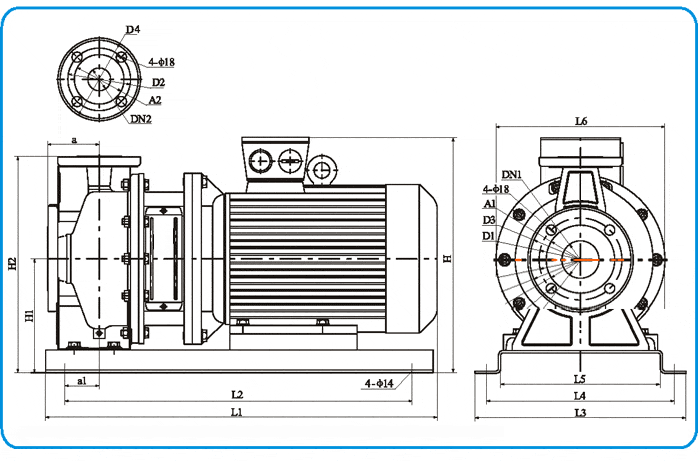

FSB型氟塑料合金離心泵尺寸圖

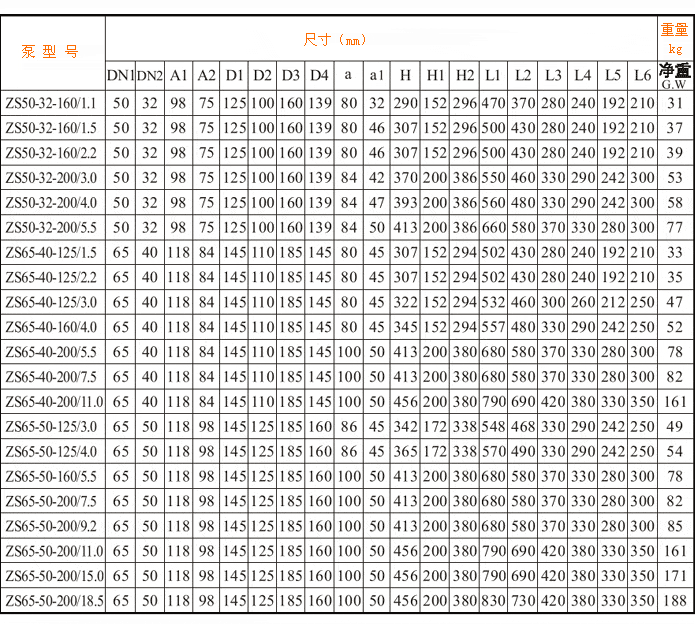

ZS型不銹鋼沖壓離心泵尺寸表
