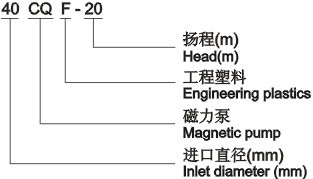

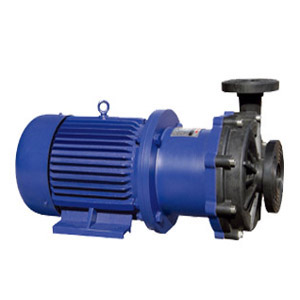

■ CQF工程塑料磁力泵類型含義：
■ CQF工程塑料磁力泵首要特點：
CQF型工程塑料磁力泵以靜密封替代動密封，使泵的過流部件處于徹底密封狀況，徹底解決了其它泵的機械密封無法防止的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造資料，因此它具有杰出的抗腐蝕功能，并可以使實運送介質免受污染。

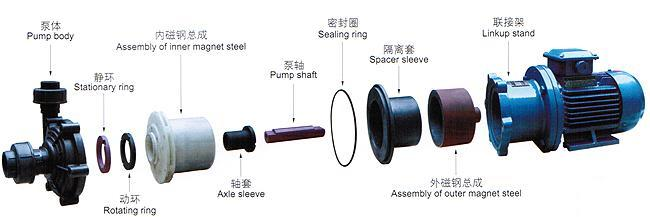

■ CQF工程塑料磁力泵結構爆破圖：
注：1、泵 體：增強聚丙稀; 2、靜 環：碳化硅或氧化鋁陶瓷；3、動 環：填充F4；4、葉 輪：增強聚丙稀；5、密封圈：氟橡膠；6、隔 板：增強聚丙稀；7、阻隔套：增強聚丙稀；8、外磁：HT200+永磁體；9、轉子：增強聚丙稀+永磁體；10、主軸：碳化硅或氧化鋁陶瓷；11 軸承：填充F4；12、支架：HT200

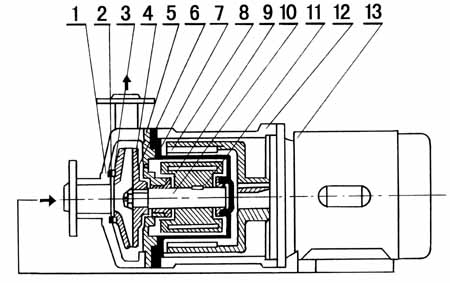

■ CQF工程塑料磁力泵結構圖：
|
1
|
泵 殼
|
2
|
靜 環
|
3
|
動 環
|
4
|
葉 輪
|
5
|
密封圈
|
6
|
隔 板
|
7
|
阻隔套
|
|
8
|
外磁鋼總成
|
9
|
內磁鋼總成
|
10
|
泵 軸
|
11
|
軸 套
|
12
|
聯接架
|
13
|
電 機
|
|
|
■ CQF工程塑料磁力泵作業原理：
CQF型工程塑料磁力驅動離心泵（簡稱工程塑料磁力泵），一般由電動機，磁力偶合器和工程塑料離心泵構成。其首要特點是運用磁力偶合器傳遞動力，徹底無泄漏，當電動機股動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和阻隔套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械觸摸地傳遞扭矩。在泵軸的動力輸入端，因為液體被封閉在停止的阻隔套內，沒有動密封因此徹底無泄漏。CQ系列磁力泵型式及基本參數契合JB／TQ786－89《小型磁力驅動離心泵型式與基本參數》規范和《小型磁力驅動離心泵三個規范的補充規定》。
■ CQF工程塑料磁力泵功能參數：
|
型 號
|
口徑
|
流量 (m3/h)
|
揚程 (m)
|
電機功率 (kW)
|
電 壓
(V)
|
材 質
|
|
進口(mm)
|
出口(mm)
|
|
10CQF-3
|
10
|
8
|
0.9
|
3
|
0.025
|
220
|
工
程
塑
料
|
|
14CQF-5
|
14
|
10
|
1.2
|
5
|
0.12
|
220/380
|
|
16CQF-8
|
15
|
15
|
1.8
|
8
|
0.12
|
220/380
|
|
20CQF-12
|
25
|
18
|
3
|
12
|
0.37
|
220/380
|
|
25CQF-15
|
25
|
20
|
5.4
|
15
|
1.1
|
380
|
|
32CQF-15
|
32
|
25
|
6.5
|
15
|
1.1
|
380
|
|
32CQF-25
|
32
|
25
|
4.8
|
25
|
1.1
|
380
|
|
40CQF-20
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
50CQF-25
|
50
|
40
|
14.4
|
25
|
3
|
380
|
|
50CQF-32
|
50
|
40
|
12.5
|
32
|
4
|
380
|
|
65CQF-25
|
65
|
50
|
25
|
25
|
5.5
|
380
|
|
65CQF-32
|
65
|
50
|
25
|
32
|
5.5
|
380
|
|
注：表中20CQF-12---65CQF-32都可配防爆電機
|
■ CQF工程塑料磁力泵首要資料耐腐蝕功能（供參閱）
|
介質稱號
|
濃度
|
聚丙烯
|
濃度
|
A B C
|
濃度
|
不銹鋼
|
濃度
|
陶瓷
|
|
%
|
25℃
|
50℃
|
%
|
20℃
|
60℃
|
%
|
25℃
|
50℃
|
%
|
25℃
|
50℃
|
|
硫 酸
|
60
|
√
|
√
|
＜30
|
√
|
×
|
＜5
|
√
|
×
|
|
V
|
V
|
|
硝 酸
|
25
|
√
|
√
|
20
|
√
|
○
|
70
|
V
|
√
|
|
V
|
V
|
|
鹽 酸
|
36
|
√
|
√
|
＜38
|
√
|
√
|
|
×
|
|
|
V
|
V
|
|
氫 氟 酸
|
35
|
√
|
√
|
40
|
√
|
×
|
|
×
|
|
0~100
|
×
|
|
|
醋 酸
|
＜80
|
√
|
√
|
＜20
|
√
|
○
|
＜20
|
√
|
√
|
|
V
|
V
|
|
氫氧化鈉
|
100
|
√
|
√
|
|
√
|
√
|
70
|
√
|
√
|
|
○
|
×
|
|
重銘酸鉀
|
25
|
√
|
√
|
|
√
|
√
|
40~60
|
V
|
V
|
10~20
|
V
|
V
|
|
溴 水
|
|
×
|
×
|
|
○
|
×
|
|
○
|
|
|
V
|
V
|
|
乙 醇
|
|
√
|
○
|
＜50
|
√
|
√
|
|
V
|
√
|
|
V
|
V
|
|
丙 酮
|
|
√
|
○
|
10
|
○
|
|
|
V
|
V
|
|
V
|
×
|
|
四氯乙烷
|
|
○
|
|
|
○
|
×
|
50
|
V
|
V
|
|
V
|
V
|
|
氟利昂22
|
|
√
|
√
|
|
○
|
○
|
|
V
|
|
|
V
|
V
|
|
漂 白 液
|
CL13%
|
√
|
√
|
CL12.5%
|
○
|
○
|
CL12.5%
|
×
|
|
|
V
|
V
|
|
電 鍍 液
|
|
√
|
√
|
|
○
|
×
|
|
|
|
|
V
|
V
|
|
照 相 液
|
|
√
|
√
|
|
√
|
√
|
|
V
|
|
|
V
|
V
|
符號說明：V -優秀. V -杰出，0-可用.但腐蝕顯著X -腐蝕嚴峻，不適用。
■ CQF工程塑料磁力泵裝置與運用：
一、磁力泵應水平裝置，不宜豎立，塑料泵不得接受管路分量，關于特殊筆直裝置的場合，電機必須朝上。
二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。
三、泵運用前應進行檢查，電機風葉滾動要靈敏，無卡住及反常聲響，各緊固件要緊固。
四、查電機旋轉方向是不是與磁力泵轉向符號一致。
五、電機發動后,緩慢翻開排出閥,待泵進入正常作業狀況后,再將排出閥調到所需開度。
六、泵停止作業前,應先封閉排出閥門,然后封閉吸入管閥門。
■ CQF工程塑料磁力泵運用注意事項：
一、因磁力泵軸承的冷卻和光滑是靠被運送的介質，所以絕對禁止空工作，一起防止在作業中途停電后再發動時所形成載時空載工作。
二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥
三、泵運用中環境應小于40℃、電機溫升不得超越75℃。
四、被運送的介質及其溫度應在泵材答應范圍內。工程塑料磁力泵的運用溫度＜60℃，金屬泵的運用溫度小于100℃，運送吸入壓力不大
于0.2MPa，最大作業壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
五、關于運送液為易沉積結晶的介質，運用后應及時清潔，排凈泵內積液。
六、磁力泵運轉500小時后，應拆軸承和端面動環的磨損狀況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更
換軸承和軸向動環。
|
